极片涂布一般是指将搅拌均匀的浆料均匀地涂覆在集流体上，并将浆料中的有机溶剂进行烘干的一种工艺。涂布的效果对电池容量、内阻、循环寿命以及安全性有重要影响，保证极片均匀涂布。

涂布过程中减少涂布缺陷，提高涂布质量和良品率，降低成本是涂布工艺需要研究的重要内容。其影响因素有：

基材-铜箔和铝箔

表面张力：铜铝箔的表面张力必须高于所涂覆的溶液的表面张力，否则溶液在基材上将很难平整地铺展开而导致比较差的涂布质量。一个需要遵守的原则是：所要涂覆的溶液的表面张力应该比基材的低5dynes/cm，当然这只是粗略的。溶液和基材的表面张力可以通过配方的调整或者基材的表面处理来调整。对两者的表面张力测量也应当作为一个质量控制的测试项目。

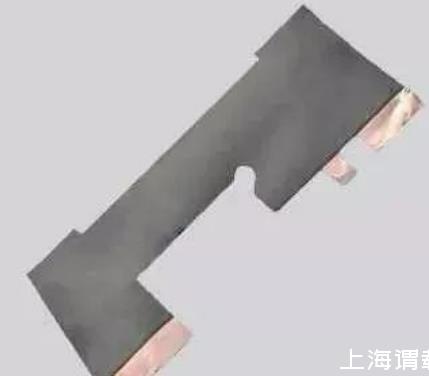

厚边

产生厚边的原因是浆料表面张力的驱使，使浆料向极片边缘无涂覆处迁移，烘干后形成厚边。

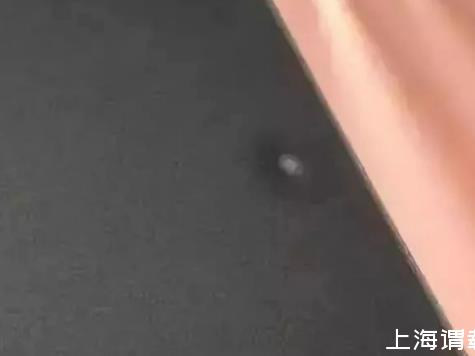

极片表面缩孔

配方：片状石墨+SP+CMC/SBR+蒸馏水

箔材表面存在导致污染物颗粒，颗粒表面处的湿膜存在低表面张力区域，液膜向颗粒周围发射状迁移，形成缩孔点状缺陷。
